Команда Fusion 360 – вероятно, самые трудолюбивые ребята на свете. Пользователи других продуктов не могут даже мечтать о том количестве обновлений, каким славится наш любимый облачный САПР. И, конечно, разработчики не могли оставить нас без подарка к Новому году. Ловите подробнейший обзор декабрьского обновления. Надеемся, оно позволит вам сделать ваши проекты еще круче!

Эскизы и моделирование

• Инструмент создания фасок

Разработчики улучшили команду Chamfer, позволив вам выбрать несколько групп кромок с разными параметрами для каждой группы. Вы также можете выбрать грань, а команда снимет фаски с прилежащих кромок грани так же, как это делает инструмент «Сопряжение».

В нижней части диалогового окна вы также можете выбрать как формировать вершину, в которой встречаются 3 фаски. Кроме этого была устранена проблема, которая некоторое время сохранялась с фасками. Теперь вы можете сменить направление для фаски по двум длинам, а также фаски по длине и углу.

Разработка электроники

• Редактор схем Schematic Editor

Бывают случаи, когда вам предоставляют проект, но не все библиотеки доступны, или вы хотите согласовать все компоненты проекта для одной библиотеки. Файл схемы Fusion 360 включает все свойства компонентов схемы, что делает вас независимыми от библиотеки. С помощью этой новой функции вы можете извлечь все компоненты в их оригинальную библиотеку или выгрузить все в одну библиотеку. Это упрощает повторное использование разных проектов или внесение изменений в текущие.

• Назначение 3D-моделей посадочным местам без контактных площадок

Ранее было невозможно назначать 3D-модель для корпуса c посадочными местами, если у модели не было контактных площадок. Разработчики добавили возможность включать трехмерную геометрию (например, световоды, как в приведенном примере) в качестве механических объектов как часть трехмерного дизайна корпуса, даже если она не имеет электронного представления в схеме.

• Новые библиотеки и детали

В этот релиз добавлены три новые библиотеки: Audio-devices, Fuse и IC_RF-Wireless. Они включают популярные компоненты, такие как микрофоны, PTC fuses и RF Transceivers (предохранители и радиочастотные трансиверы).

Наряду с этим были добавлены популярные детали, такие как регулировочные потенциометры, тактильные переключатели, реле мощности, датчики и несколько типов разъемов, в существующие библиотеки Resistor, Switch, Relay, Sensor, Connector соответственно.

• Создание пользовательского посадочного места для корпусов поверхностного монтажа

Теперь у вас есть возможность создавать собственные посадочные места (не IPC) для ваших корпусов для поверхностного монтажа. В диалоговом окне Package Generator вы увидите флажок Custom Footprint. Если он установлен, в диалоговом окне будут отображаться дополнительные поля для настройки размеров контактных площадок без изменения размеров 3D-модели.

•  Добавлены подсказки и сообщения об ошибках



Для пользователей EAGLE, переходящих на Fusion 360, был обновлен пользовательский интерфейс, в него добавили подсказки по командам в нижней части окна. В соответствии с текущей активной командой подсказка предупредит вас о возможных действиях, которые можно выполнить.

Также некоторые сообщения об ошибках и информационные сообщения, которые обычно появлялись в правом нижнем углу экрана, были сделаны самозакрывающимися, поэтому вам больше не нужно принудительно закрывать их. Они будут появляться и исчезать автоматически.

• Вставка специальных символов для True Type шрифтов текста

При вводе текста теперь вы можете выбрать и вставить любой из доступных символов текущего выбранного шрифта True Type (включая пропорциональные и фиксированные шрифты), а также символы, недоступные напрямую с клавиатуры.

• Единицы по умолчанию теперь доступны в настройках Preferences

Теперь в ваших настройках вы можете установить или изменить единицы измерения по умолчанию для новых документов схем, а также для новых документов платы.

Чертежи

• Символы сварки

Эти символы нужны, если вы хотите отобразить на чертеже информацию о сварке. Теперь эта возможность реализуется с помощью специальной команды в рабочей области чертежей.

Вы можете начать с выбора вкладки Arrow Side, Other Side или Tail Note. На вкладке можно выбрать тип сварного шва и его параметры. Здесь вы видите, что для углового сварного шва можно установить его размеры, включая шаг и длину, а также контур. Внизу (под полосой) находятся параметры, которые отвечают за весь сварной шов. Данные обозначения сварных швов соответствуют стандартам ISO и AWS, и между этими двумя стандартами есть некоторые различия в типах и вариантах сварных швов.

• Копирование и вставка таблицы



Хорошие новости! Если вы используете электронные таблицы для организации любых табличных данных, теперь вы можете скопировать набор ячеек из своей электронной таблицы и вставить их в чертеж в виде таблицы со всем содержимым.

Бонус: это также означает, что, если вы используете Bommer для Fusion 360, вы можете копировать и вставлять все те данные, которые Bommer экспортирует, прямо в свой чертеж, что может сэкономить вам кучу времени на набор текста.

Generative Design

• Удаленныесилыиограничения Remote Forces & Constraints в Experimental Solver and Features Preview

Многие пользователи сообщали, что наложение нагрузок и ограничений непосредственно на геометрию расчетного пространства часто было сложной задачей, поскольку они обычно не знали, какие нагрузки возникают в этих местах, либо не могли точно указать тип нагрузки или сценарий ограничения, который лучше всего отражал бы их требования.

В этом обновлении добавили удаленные силы и удаленные ограничения в Experimental Solver and Features Preview. Чтобы включить удаленные силы и ограничения, для начала активируйте Experimental Solver and Features в Preview. После активации удаленные силы и удаленные зависимости будут найдены в командах Structural Loads и Structural Constraints соответственно.

• Additive Manufacturing Constraints в Experimental Solver and Features Preview

В сентябрьском обновлении, была добавлена возможность контролировать направление печати для аддитивных вариантов, созданных в каждом исследовании. Разработчики также выпустили Experimental Solver and Features preview и обсудили, каким будет будущее средство обеспечения новой функциональности и надежности решателя.

В это обновление добавили новый алгоритм аддитивных ограничений с помощью Experimental Solver and Features preview. Чтобы включить генерацию результатов с его помощью, вы должны активировать Experimental Solver and Features preview. После активизации в диалоговом окне Study Settings появится новый флажок Alternative Outcomes. Активируйте Alternative Outcomes в начале расчета, чтобы включить экспериментальный аддитивный решатель.

Если включен параметр Alternative Outcomes, вы получите дополнительные результаты аддитивного производства, которые лучше учитывают угол свеса и минимальную толщину, обеспечивая оптимальную массу изделия на основе заданного материала. Кроме того, часто можно было увидеть результаты с выраженными ступенями и другими артефактами. Они должны исчезнуть при использовании preview для аддитивного дизайна.

• Избранные свойства

Теперь, когда вы создаете избранное для одной из итераций промежуточных результатов, свойства будут расширены, чтобы включить всю ту же информацию, что и на последней итерации. То есть теперь будут доступны предварительный просмотр, оценка стоимости и группировка по визуальному сходству для избранной итерации. Она также будет добавлена во все Display views, и её можно будет сравнить с другими финальными итерациями. Чтобы пометить итерацию как избранную, щелкните значок звездочки, и подтвердите действие в диалоговом окне.

• Рабочий процесс расчета стоимости

Теперь вы можете явно запросить информацию о затратах, которая будет формироваться вместе с вашими генеративными исследованиями. Вместо того, чтобы постоянно вычислять данные о затратах, теперь вы можете контролировать, для каких конкретно исследований вы хотите рассчитывать информацию о затратах, установив флажок Costing в диалоговом окне Manufacturing settings. Это предоставит вам дополнительный контроль, полезный, например, в случаях, когда вы предполагаете использовать нестандартные материалы, для которых недоступен расчет стоимости, или если вы проводите исследование без необходимости расчета стоимости. По умолчанию этот флажок будет отключен, поэтому убедитесь, что вы включили его в рамках ваших генеративных исследований.

Расчеты

• Решатель для расчетов

В этом выпуске решатель для охлаждения электроники получил некоторые улучшения в точности и скорости. При выполнении расчета общие результаты будут очень похожи на результаты предыдущих выпусков, но они технически более точны и выполняются быстрее.

• Увеличение контроля точности

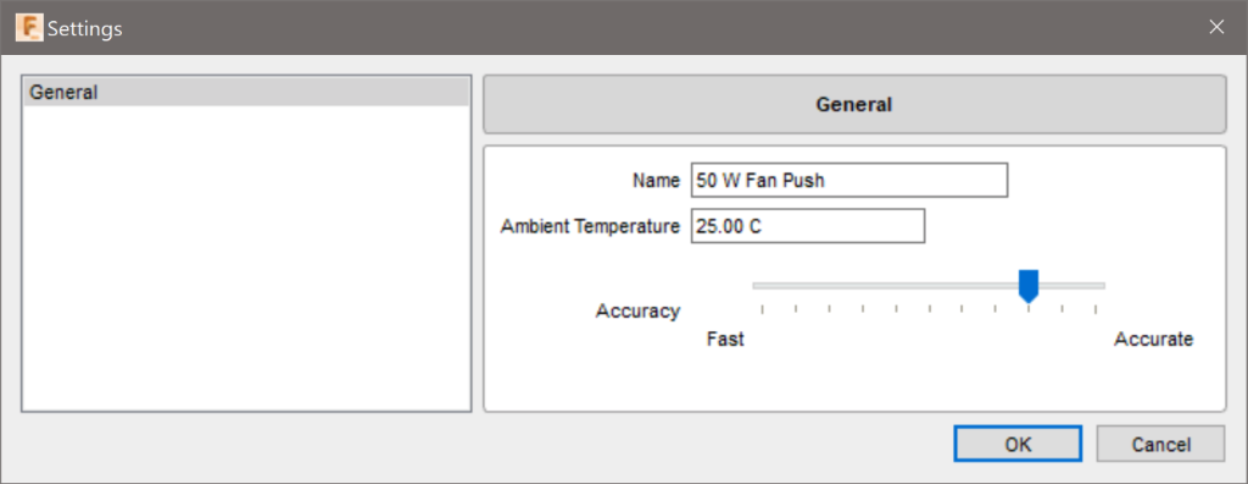

Разработчики обновили диалоговое окно в области охлаждения электроники, где можно установить точность расчета (опционально), оно также было изменено, чтобы обеспечить более воспроизводимое повторение для разных анализов. Раньше было трудно добиться точного воспроизведения настройки точности. Теперь для этого в слайдере есть фиксаторы.

• Автоматизация для вентиляторных агрегатов

Автоматическая идеализация вентилятора работает так же, как и для воздушного потока. Изменение заключается в том, как автоматизируется назначение материала для корпуса идеализированного вентилятора. В этом релизе после анализа всех материалов, входящих в сборку, упрощенному корпусу назначается материал, который занимает наибольший объем в сборке вентилятора. Это более точное представление теплопроводности, которую решатель рассматривает для теплового моделирования. В целом разница в результатах теплового анализа будет незначительной, но более точной для тел, прикрепленных к вентилятору.

Производство

• Инструмент Arrange перешел из раздела Preview в стандартную функциональность

С помощью инструмента Arrange вы можете раскладывать объекты на плоскостях, эскизах или плоских гранях. Чтобы использовать данный инструмент, выберите Create, затем Edit a Manufacturing Model, затем нажмите Solid> Modify> Arrange.

Воспользоваться инструментом Arrange по-прежнему можно будет и в рабочем пространстве Design. Чтобы он стал активен, выберите Preferences > General > Design  и выберите Enable Arrange and Simplify tools. После этого вы увидите инструменты Arrange и Simplify в меню Design > Solid > Modify.

Примечание: обратите внимание, что инструмент Arrange доступен только для владельцев студенческой, платной и стартап-подписки.

• Инструменты для точения канавок в стратегиях черновой обработки профиля нарезания резьбы

Быть оператором станка – значит, проявлять творческий подход к производству деталей высочайшего качества с помощью наиболее эффективных методов. Никто не любит ограничений в инструментах. Стратегии токарной обработки были расширены, чтобы ВСЕ инструменты можно было использовать в любой стратегии. Разработчики начали с инструментов для точения канавок в разделе чистовая обработка профилей Profiling Finishing и теперь готовы расширить черновую обработку профиля Profile Roughing для использования с теми же инструментами.

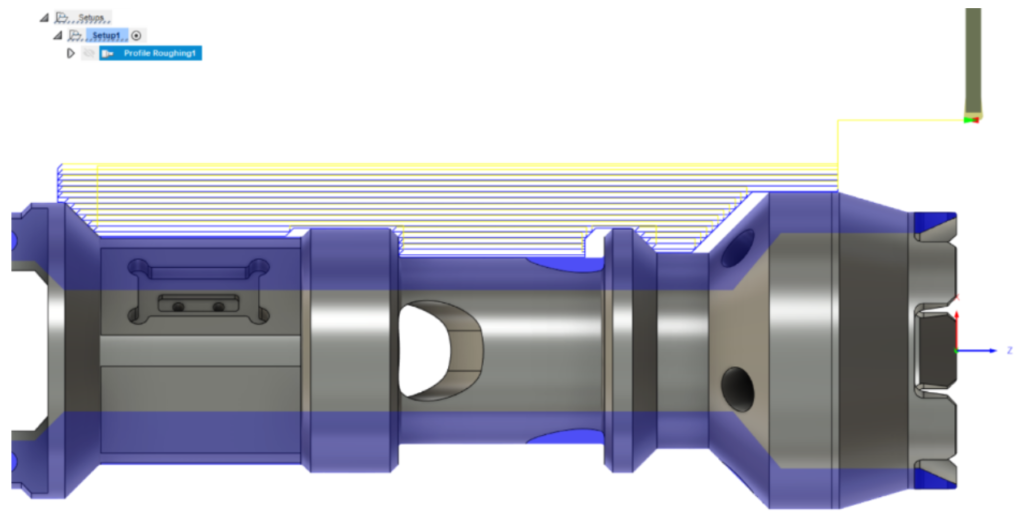

Черновая обработка с помощью инструмента точения канавок Groove обычно используется для выборки материала осевым движением, поскольку эти инструменты не очень хорошо справляются с поперечной силой. Но на гораздо более мягких материалах или пластмассах эти стратегии черновой обработки можно использовать вместе с инструментом для черновой обработки более сложных форм.

• Инструменты для точения канавок в стратегиях нарезания резьбы

Резцы для точения канавок теперь также можно использовать в стратегиях нарезания резьбы. При работе на 2-осевом токарном станке обычной практикой является снятие заусенца с резьбы. Операторы добиваются этого, применяя способ Higbee. Этот процесс включает в себя использование резца для точения канавок с плоской режущей частью и его проход по схеме нарезания резьбы для удаления первого полного витка резьбы. Это делается потому, что обычно первый проход резьбы протачивается не на полную ширину шага, а способ Higbee удаляет материал до первой полной ширины шага резьбы. Это помогает удалить заусенцы с резьбы и предотвратить перекрестное нарезание.

Эта операция обычно выполняется путем использования операции резьбонарезания с помощью изменения нескольких простых настроек.

Например, если вы нарезаете резьбу 2-56 UNC2A, вы хотите, чтобы глубина и шаг резьбы оставались неизменными для наследуемой операции. Установите Apply Back From Front и примените смещение на один полный шаг (1/56 = 0,0178571 дюйма). Предпочтительно, чтобы проход для удаления заусенцев начинался за еще один полный шаг перед резом. Замените свой резьбонарезной инструмент на инструмент для нарезания канавок, и готово!

• Раскрой в среде «Производство»

Если вы вырезаете большое количество деталей из плоского листа с различными размерами и ценами, раскрой является важной частью рабочего процесса, помогающей минимизировать отходы и владеть полной информацией. Fusion Nesting включает в себя интегрированные, автоматизированные и ассоциативные возможности раскроя для оптимизации размещения плоских деталей, как из листового, так и нелистового металла, на плоских листах при подготовке к операциям резки. Он позволяет вам создавать раскрой из ваших проектов Fusion 360, а также получать траектории инструмента и код УП для управления вашими станками с ЧПУ, осуществляя непрерывный рабочий процесс. При изменении модели связанные раскрои становятся «несинхронизированными» и их можно обновить с сохранением ассоциативности.

Идеально, если ваши проекты уже находятся во Fusion 360, но разработчики понимают, как необходима поддержка файлов DXF. Вы можете использовать новое приложение DXF Import Utility, доступное в Autodesk App Store, чтобы упростить процесс импорта геометрии DXF во Fusion 360.

PDX CNC сделал отличный обзорный видеоролик о том, как это выглядит в действии.

• Удаление проходов

Эта новая функция изменения траектории позволяет легко удалять любые нежелательные проходы или сегменты в их траектории. Вы можете быстро превратить неудовлетворительный результат в желаемый, без необходимости пересчета.

• Снижение проходов по воздуху для 3D-адаптивной чистовой обработки

Это усовершенствование разработано для повышения эффективности траектории 3D Adaptive Clearing при наличии поднутрений в заготовке, что приводит к уменьшению проходов в воздухе. Это может значительно сократить время обработки.

• Цвета для допусков

Fusion 360 использует цвет, чтобы выделить те области модели, которые превышают верхнее и нижнее значения допуска. Поэтому вы можете сразу понять, где в модели может быть слишком много или слишком мало материала. Исторически Fusion 360 использовал одни и те же цвета для выделения разных вещей во время визуализации процесса обработки заготовки и проверки геометрии на допуски. Понимая возможность путаницы, разработчики ввели параметр настройки цветов допуска в режиме тестирования. Когда опция выбрана, цветовые решения для области проверки и моделирования совпадают, но в результаты проверки добавляются подсказки, объясняющие данные цветовые обозначения. Она также устанавливает параметр в настройках, который позволяет вам выбирать между двумя вариантами назначения цветов. Кроме того, она отображает результаты проверки за пределами допуска с помощью Probe Geometry, Probe WCS и Manual Inspection (ручного контроля) оранжевым цветом, а номинальные значения для ручного контроля – черным.

Аддитивное производство

• Поддержка 3D-принтеров Geetech  и XYZ Printing

Библиотека Fusion Machine теперь включает один новый принтер Geetech и восемь новых 3D-принтеров XYZ Printing. В библиотеке постпроцессоров также присутствует постпроцессор, связанный с этими принтерами, поэтому пользователи могут настраивать печать и генерировать G-код для своих машин.

• Print statistics

После генерации траектории для установки аддитивного производства с помощью станка FFF вы можете обратить внимание, что последним объектом в дереве браузера отображается строка Print Time. Вы можете дважды щелкнуть по ней или выбрать Print Statistics на панели Actions, чтобы отобразить новое диалоговое окно Print Statistics, которое содержит информацию о том, сколько времени займет печать и сколько материала будет необходимо в процессе. Вооружившись этими знаниями, вы, возможно, захотите отредактировать настройки печати и создать новую траекторию для уменьшения времени печати и / или расхода материала для различных сегментов 3D-печати.

• Оптимизация Arc Fit перешла из раздела Preview в стандартную функциональность

Когда включена оптимизация Arc Fit, траектория FFF, созданная для аддитивного производства, содержит перемещения G2/G3 (дуга / окружность), что уменьшает размер G-кода и обеспечивает более качественную 3D-печать.

• Ограничения для принтера

В предыдущих версиях ограничения принтера, которые можно было установить в конфигурациях машины, использовались исключительно в информационных целях и не влияли на настройки печати или создание траектории инструмента. С этим обновлением параметры, которые превышают пределы, определенные в конфигурации станка, будут автоматически уменьшены до максимально допустимого значения во время создания траектории, и будет показано предупреждение, информирующее пользователя об адаптации.

Также для некоторых принтеров в библиотеке были предопределены не совсем верные ограничения. В рамках этого улучшения они были обновлены, чтобы быть ближе к реальным параметрам.

API

• Экспорт чертежа в формат PDF

Это первая часть, реализованная для среды чертежей! Вы увидите новый продукт и тип документа, которые теперь доступны для поддержки чертежа. Единственный имеющийся в наличии сейчас API для черчения – это экспорт PDF, но просят пользователей сообщать на форуме, какие еще возможности вы бы хотели реализовывать в этой среде. Это также должно упростить общее добавление команд и поддержку элементов пользовательского интерфейса в среде черчения за счет явной поддержки этого «продукта».

• Новое свойство ID теперь доступно для компонента

Это внутренний идентификатор, который Fusion 360 использует для отслеживания компонентов. Гарантируется, что этот идентификатор будет уникальным только для данного документа Fusion 360. Например, если вы экспортируете / импортируете или копируете существующий проект Fusion 360, идентификаторы компонентов в новом файле будут такими же. Это может быть удобно. Следует отметить, что для внешних систем и идентификаторов комбинация DataFile + Version Number + Component ID действительно уникальна. В качестве альтернативы можно использовать DataFile.versionId + Component ID – еще один способ получить тот же результат.

• Создание кривых NURBS addByNurbsCurve

Ранее можно было использовать метод для создания кривой эскиза на основе определения кривых NURBS с помощью SketchFittedSplines.addByNurbsCurve. Поскольку он создавал сплайн, который проходит через точки, полученная кривая имела некоторые странные побочные эффекты. В SketchFixedSplines появился новый метод addByNurbsCurve, который создает кривую NURBS. Она не редактируется через пользовательский интерфейс, но может использоваться для любых операций, в которых используется эскизная кривая. Это тот же результат, который вы получаете в пользовательском интерфейсе, когда проецируете кривую на эскиз. Кривая не редактируется, потому что она контролируется спроецированным объектом. NURBS-определение кривой можно обновить через API, чтобы изменить форму кривой. Пользователь может использовать команду Break Link, чтобы разорвать связь, сделав кривую доступной для редактирования.

• Большая поддержка Data objects и их ID

Все различные объекты, связанные с данными, теперь поддерживают получение своего идентификатора, а коллекции этих объектов теперь поддерживают методы itemById, которые позволяют легко получить объект с использованием идентификатора. Также имеется новый метод findFileById для объекта Data, который найдет файл по идентификатору независимо от его местоположения.

Ну вот и все на этот год! Наша команда поздравляет всех пользователей Fusion 360 с наступающими праздниками. Как прежде, ждем всех в официальной группе Fusion 360 ВКонтакте. До встречи в январе!
